Класс 150 F316 фланеда тайгаланып
150 F316-класс FlanG менен тайгаланып, штатсыз болоттон жасалган, таттуу болоттон жасалган жана түтүк жана башка фланецтер аркылуу тыгыз материалдан жасалган жалпы түтүк туташуу элементи болуп саналат. Фланге тайгаланып, фланец плитасынан, болт тешиктен жана мөөрдүн бетинен турат.
150 F316-класс FlanG менен тайгаланып, штатсыз болоттон жасалган, таттуу болоттон жасалган жана түтүк жана башка фланецтер аркылуу тыгыз материалдан жасалган жалпы түтүк туташуу элементи болуп саналат. Фланге тайгаланып, фланец плитасынан, болт тешиктен жана мөөрдүн бетинен турат. Фламенканын плитасы - тыгыз байланыштыктын негизги бөлүгү, чоорго же башка фланецке болт тешиктери аркылуу туташкан; Мөөр баскычтын бети - бул байланышты мөөрлөгөн иш-аракеттерин камсыз кылуу үчүн негизги бөлүгү.
БРАЗАРЫ 150 F316 фланецке слиптелген химиялык тармакта, курулуш, суу менен камсыздоо, дренаж, мунай, мунай, электр кубатын, электр кубаты, кеме куруу жана башка негизги инженердик куурдун колдоосу менен кеңири колдонулат.
Дат баспас болоттон жасалган слип фланецке тайгаланып
| Мөөр басып | RF, FF, FTJ |
| Өлчөм диапазону | 1 \ / 2 "- 24" \ / dn15 - DN600 |
| Басым рейтинги | 150 класс, 300, 600, 900, 1500, 2500LB |
| Стандарт | ANSI \ /SME B16.5, EN1092-1 |
| Карбон Стил | ASTM A105 \ / A105N |
| Төмөн темп көмүртек болот | ASTM A350 LF2 \ / lf3 |
| Куур болот | ASTM A694 F42 \/ 46 \ / 56 \ / 60 \ / 65 |
| Эритме болот | ASTM A182 F11 \ / 12 \ / 5 \ / 9 \ / 91 \ / 92 |
| Дат баспаган болот | ASTM A182 F304 \ / 304L \ / 304H, 316 \ / 316L, 310s, 317,347,904L |
| Диплом дат баспас болот | ASTM A182 F51, F53, F44 |
F316 өлчөмүдат баспасБолоттон жасалган жалбырак
Дат баспас болоттон жасалган чиймелерден фланеенттердин өлчөмү 1 \ / 2 "чейин, ал эми басым деңгээли 150 #, 300 #, 600 #, 900 #, 900 #, 900 #, 1500 #, 2500 #

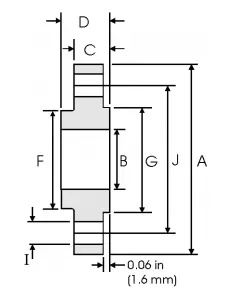

150 класс дат баспас болоттон жасалган слип фланец
| NPS | A | Б | C | Г | F | G | Н | I | J |
| дюйм | дюйм | дюйм | дюйм | дюйм | дюйм | Тешиктердин саны | дюйм | дюйм | |
| мм | мм | мм | мм | мм | мм | мм | мм | ||
| 1/2 | 3.50 | 0.88 | 0.44 | 0.62 | 1.19 | 1.38 | 4 | 0.62 | 2.38 |
| 88.90 | 22.40 | 11.20 | 15.70 | 30.20 | 35.10 | 15.70 | 60.45 | ||
| 3/4 | 3.88 | 1.09 | 0.50 | 0.62 | 1.50 | 1.69 | 4 | 0.62 | 2.75 |
| 98.60 | 27.70 | 12.70 | 15.70 | 38.10 | 42.90 | 15.70 | 69.85 | ||
| 1 | 4.25 | 1.36 | 0.56 | 0.69 | 1.94 | 2.00 | 4 | 0.62 | 3.12 |
| 108.00 | 34.50 | 14.20 | 17.50 | 49.30 | 50.80 | 15.70 | 79.25 | ||
| 1 1/4 | 4.62 | 1.70 | 0.62 | 0.81 | 2.31 | 2.50 | 4 | 0.62 | 3.50 |
| 117.30 | 43.20 | 15.70 | 20.60 | 58.70 | 63.50 | 15.70 | 88.90 | ||
| 1 1/2 | 5.00 | 1.95 | 0.69 | 0.88 | 2.56 | 2.88 | 4 | 0.62 | 3.88 |
| 127.00 | 49.50 | 17.50 | 22.40 | 65.00 | 73.15 | 15.70 | 98.60 | ||
| 2 | 6.00 | 2.44 | 0.75 | 1.00 | 3.06 | 3.62 | 4 | 0.75 | 4.75 |
| 152.40 | 62.00 | 19.10 | 25.40 | 77.70 | 91.90 | 19.10 | 120.70 | ||
| 2 1/2 | 7.00 | 2.94 | 0.88 | 1.12 | 3.56 | 4.12 | 4 | 0.75 | 5.50 |
| 177.80 | 74.70 | 22.40 | 28.40 | 90.40 | 104.60 | 19.10 | 139.70 | ||
| 3 | 7.50 | 3.57 | 0.94 | 1.19 | 4.25 | 5.00 | 4 | 0.75 | 6.00 |
| 190.50 | 90.70 | 23.90 | 30.20 | 108.00 | 127.00 | 19.10 | 152.40 | ||
| 3 1/2 | 8.50 | 4.07 | 0.94 | 1.25 | 4.81 | 5.50 | 8 | 0.75 | 7.00 |
| 215.90 | 103.40 | 23.90 | 31.75 | 122.20 | 139.70 | 19.10 | 177.80 | ||
| 4 | 9.00 | 4.57 | 0.94 | 1.31 | 5.31 | 6.19 | 8 | 0.75 | 7.50 |
| 228.60 | 116.10 | 23.90 | 33.30 | 134.90 | 157.20 | 19.10 | 190.50 | ||
| 5 | 10.00 | 5.66 | 0.94 | 1.44 | 6.44 | 7.31 | 8 | 0.88 | 8.50 |
| 254.00 | 143.80 | 23.90 | 36.60 | 163.60 | 185.70 | 22.40 | 215.90 | ||
| 6 | 11.00 | 6.72 | 1.00 | 1.56 | 7.56 | 8.50 | 8 | 0.88 | 9.50 |
| 279.40 | 170.70 | 25.40 | 39.60 | 192.00 | 215.90 | 22.40 | 241.30 | ||
| 8 | 13.50 | 8.72 | 1.12 | 1.75 | 9.69 | 10.62 | 8 | 0.88 | 11.75 |
| 342.90 | 221.50 | 28.40 | 44.50 | 246.10 | 269.70 | 22.40 | 298.50 | ||
| 10 | 16.00 | 10.88 | 1.19 | 1.94 | 12.00 | 12.75 | 12 | 1.00 | 14.25 |
| 406.40 | 276.30 | 30.20 | 49.30 | 304.80 | 323.90 | 25.40 | 362.00 | ||
| 12 | 19.00 | 12.88 | 1.25 | 2.19 | 14.38 | 15.00 | 12 | 1.00 | 17.00 |
| 482.60 | 327.10 | 31.75 | 55.60 | 365.30 | 381.00 | 25.40 | 431.80 | ||
| 14 | 21.00 | 14.14 | 1.38 | 2.25 | 15.75 | 16.25 | 12 | 1.12 | 18.75 |
| 533.40 | 359.10 | 35.10 | 57.15 | 400.10 | 412.80 | 28.40 | 476.30 | ||
| 16 | 23.50 | 16.16 | 1.44 | 2.50 | 18.00 | 18.50 | 16 | 1.12 | 21.25 |
| 596.90 | 410.50 | 36.60 | 63.50 | 457.20 | 469.90 | 28.4 | 539.8 | ||
| 18 | 25.00 | 18.18 | 1.56 | 2.69 | 19.88 | 21.00 | 16 | 1.25 | 22.75 |
| 635.00 | 461.80 | 39.60 | 68.30 | 505.00 | 533.40 | 31.75 | 577.9 | ||
| 20 | 27.50 | 20.20 | 1.69 | 2.88 | 22.00 | 23.00 | 20 | 1.25 | 25 |
| 698.50 | 513.10 | 42.90 | 73.15 | 558.80 | 584.20 | 31.75 | 635 | ||
| 24 | 32.00 | 24.25 | 1.88 | 3.25 | 26.12 | 27.25 | 20 | 1.38 | 29.5 |
| 812.80 | 616.00 | 47.80 | 82.60 | 663.40 | 692.20 | 35.1 | 749.3 |
Дат баспас болоттон жасалган спектакль фланеда
Дат баспас болоттон жасалган болоттон жалындап, анын уникалдуу материалынан жана аткарылышы үчүн көптөгөн тармактарда кеңири колдонулат.
Химия өнөр жайы:Дат баспас болоттон жасалган эң сонун дат баспаган нурлануунун эң сонун каршылыгы, фланмакта тайгаланып, системанын туруктуулугун жана коопсуздугун камсыз кылуу үчүн химиялык шаймандарда жана куур түтүк тутумунда кеңири колдонулат.
Нефть жана газ тармагы:Мунай жана газды эксплуатациялоо, ташуу жана иштетүү процессинде дат баспас болоттон жасалган фланеелге чалууда түтүктөрдү жана жабдуулардын жогорку басымын жана жогорку температура чөйрөсүн жана суюктукту берүүнүн жогорку басымын жана коопсуздугун камсыз кылуу үчүн колдонулат.
Курулуш индустриясы:Суу менен камсыз кылуу жана дренаждык тутумда дат баспас болоттон жасалган фланеге тайгаланып, түтүктөрдү жана клапандарды жана башка жабдууларды жана башка жабдууларды байланыштыруу үчүн колдонулат.
Фармацевтикалык тармак:Фармацевтикалык жабдуулардын туташуусунда дат баспас болоттон жасалган фланеилдерге тайгаланып, дары-дармектердин өндүрүштүн сапатын камсыз кылуу үчүн, алардын дат имараттарын жана жеңил тазалоо мүнөздөмөлөрүнөн улам кеңири колдонулат.
Дат баспас болоттон жасалган артыкчылыктар фланега
Мыкты датка каршылык:Дат баспас болоттон жасалган материал эң сонун датка каршылык көрсөтөт, ар кандай химиялык заттардын эрозияга, фланецтин кызматын узартууга каршы турууга болот.
Жогорку күч жана катуулук:Дат баспас болоттон жасалган жалцеске тайгаланып, бекемдикке жана чектөөлөргө жана байланыштын туруктуулугун жана коопсуздугун камсыз кыла алат.
Жакшы мөөр басуу:Так иштетүү жана орнотуу аркылуу, дат баспас болоттон жасалган жалбырактарга тайгаланып, фланеталарды ишенимдүү мөөрлүгүнө жол берип, суюктуктун агып кетишине жол бербөөгө жана тутумдун кадимки ишин камсыз кылууга аргасыз болот.
Оңой орнотуу жана тейлөө:Дат баспас болоттон жасалган болоттон жасалган жалындуу байланыш режимине жайларды орнотуу жана алып салуу, оңой эле орнотуу жана оңдоо, аларды оңдоого болот.
Сулуу жана бышык:Дат баспас болоттон жасалган материал күмүш жана ак металлдык жалтырак, кооз жана потенциалга ээ болуу жана дат басуу жана дат алуу оңой эмес.
